Vorlage Für einen Höherlegungssatz

also ich mache ein auf dem computer

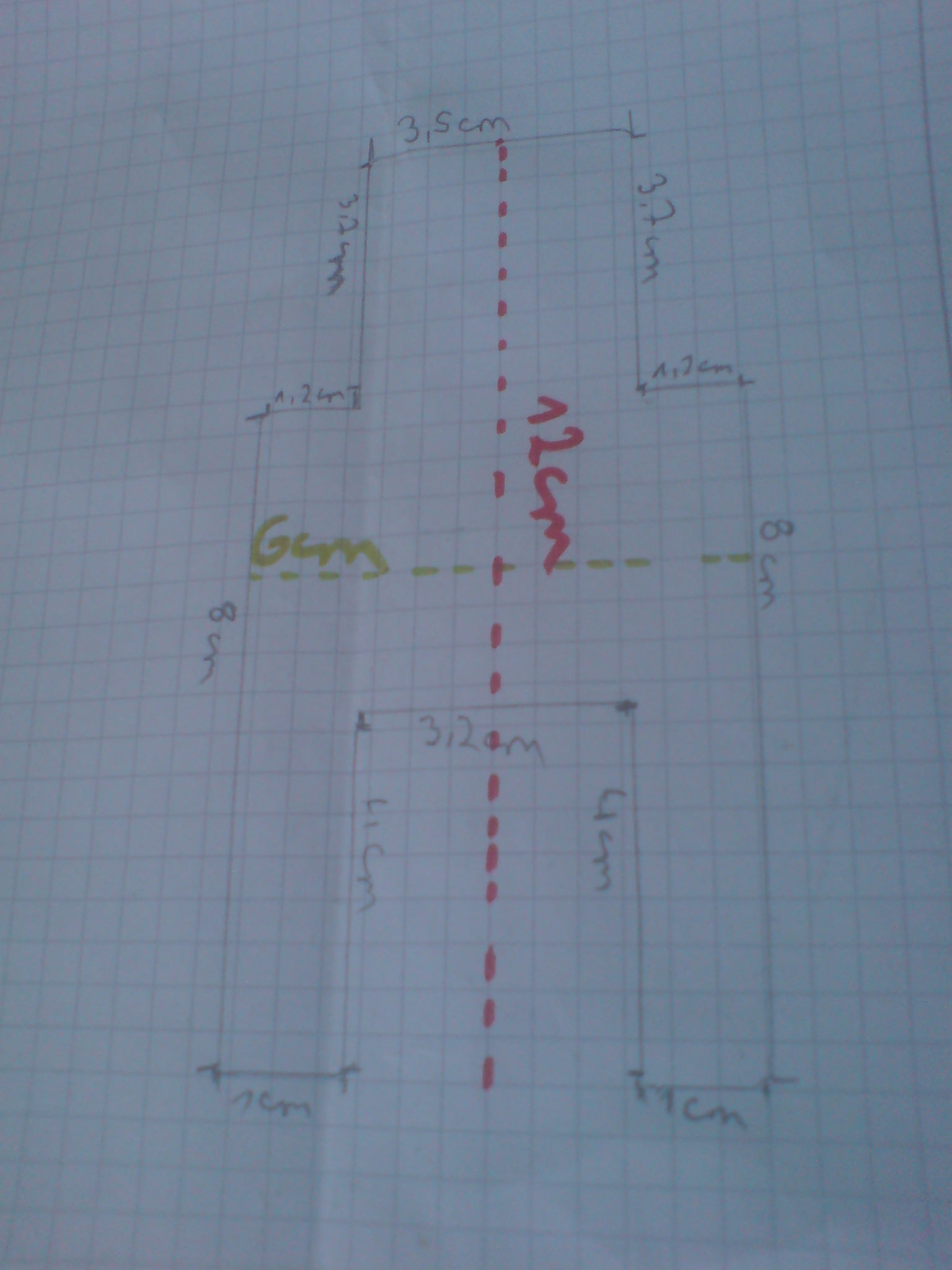

wenn einer ne technische zeichnung braucht, mit genauen maßen und wie es dann genau gefertigt werden soll, mache ich eine.
einfach pn an mich

8+3,7=12???? da stimmt aber was nicht
2*1,2+3,7=6??? da auch nicht

Nein ich meine jetzt sehe ich ja nur die vorderseite aber wie dick soll der werden? achja und das heißt cnc gefäst nur so zur info!

techniche zeichnungen macht man immer in "mm" angabe ;D nur so als tip is aber schwachsind du kanst das ein hls für ein hinteres federbein nich mit einem zentralfederbein vergleichen ....;D

daherschen ganz andere kräfte deswegen lieber an der schwinge machen ...

also oben is er 3*3 cm

Wie dick soll der denn werden also nach hinten? denn zechne ich den eben!

das is NC gefräst

ja und wie willst du den machen? xD
wie willst das so genau schneiden?

@stay tuned ja aus edelstahl

ja der muss ja auch irgendwie hergestellt werden^^

was bringt dir der omfg.

einfach löcher bohren

ist nicht kunst
sondern technik ;D

@Baumbergernick aso hmm kp bin in kunst nicht so gut xD

du willst den ja bestimmt fräsen lassen oder so
und du musst denn mit solchen strichen: - - - -
kennzeichnen wo zum beispiel ein gewinde reingefräst werden muss

@shorty15 kann man ja
@Baumbergernick was xD?
@stay tuned was meinste ?

Zeichne das mit Google Sketchup ist gratis und total einfach zu bedienen!

ehm mal ne frage..
WIE willst du den machen?

Du musst noch die verdeckten Kanten einzeichnen

Naja aber man kann doch auch loch in den rahmen bohren.
Also ohne den Höhlergungssatz oder nich ?

vll kanns ja jemand anderes machen =) ps: danke =)

macht man doch auch kommt zwischen rahmen und federbein

Ich dachte das macht man am rahmen mit höherlegen:S?

cad test version gratis damit kannste ihn in 3d machen
ps biref is unterwegs

achso maßstab is 1:1
